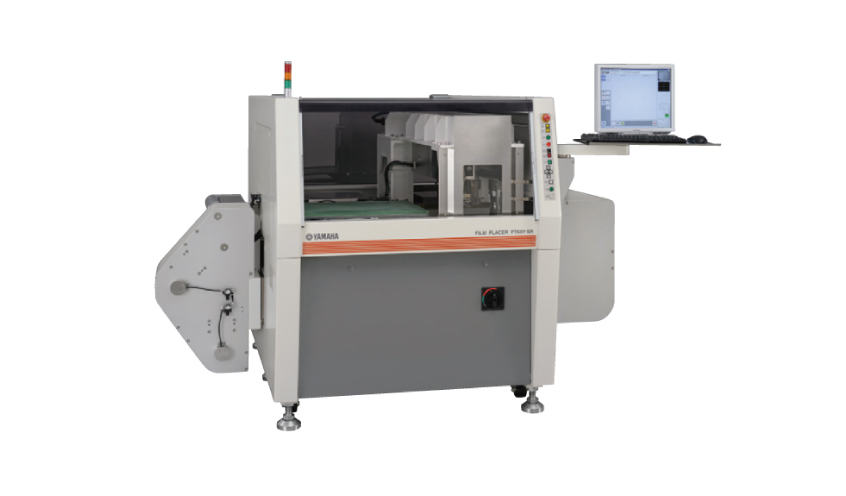

フィルムプレーサー
PT601-SR

電磁シールドフィルムをフレキシブル基板に貼り付ける装置。
±50μm の精度でロール状の電磁波シールドフィルムを自動で打ち抜き、
フレキシブル基板上に貼付け。

フィルムプレーサー

手作業に比べ、貼付け品質の向上、安定化が可能。

貼り付け用の位置決め孔が不要、面付け効率が向上。

対象ワーク
貼られる側
フレキシブル基板

フレキシブル基板

リジッドフレックス基板

リジッドフレックス基板

貼る側 電磁波シールドフィルム

電磁波シールド
フィルム

最大貼り付け対象ワークサイズ
X610 x Y510mm
貼り付け速度
1.5sec/ 個片
供給
貼付対象:手動
 貼付フィルム:ロール
参考動画
カタログ請求

シールドフィルム貼り付け装置
フィルム
プレーサー
PT601-SR

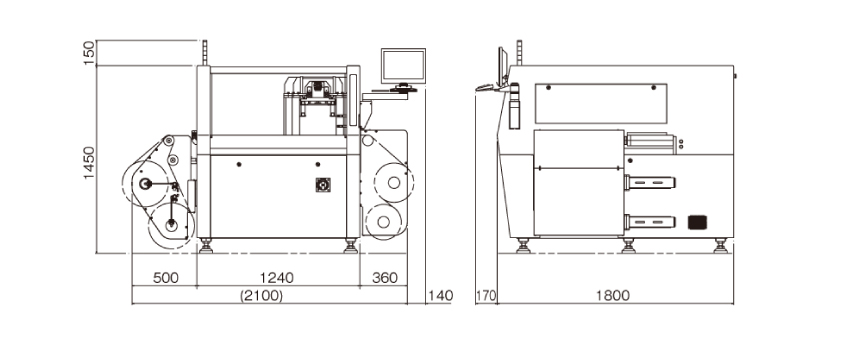

外形寸法(mm)
外形寸法
製品仕様
モデル名 PT601-SR
型式 PT601-SR
貼付対象 対象ワーク フレキシブル基板、リジッドフレックス基板等
最大ワーク厚(mm) 0.5
最大ワークサイズ
(mm)
X:610
Y:510
固定方法 裏面吸着
貼付フィルム 貼付フィルム 電磁波シールドフィルム、補強板、カバーレイフィルム等
最大フィルム厚(um) 200
ロール幅(mm) 100~250
加工能力 貼付精度(um) ※1 ±50
貼付速度(秒/個片) ※1 1.5
貼付ヘッド ヘッド搭載数 1
RFID内蔵
ヒーター先端加熱面 φ2.5mm(標準)
ヒーター温度(°C) 0~300
ヒーター数(本/ヘッド) 4
打抜範囲(mm) X:120
Y:160
ワーク搬送 供給 貼付対象:手動
貼付フィルム:ロール
排出 貼付対象:手動
貼付フィルム:ロール
画像処理 カメラ視野 4.8(X)X3.6(Y)mm(標準)
パターン検出 グレースケールによるパターン認識
照射方式 反射照明
ハードウェア インターフェース LAN・USB
ディスプレイ 17インチ液晶ディスプレイ
ソフトウェア OS Windows7
生産支援機能 貼付精度測定、治具ショット数カウント
使用環境 本体重量(kg) 約2,100
電源 三相AC180V~240V 50/60Hz 6kVA
ドライエアー(MPa) 0.5

※1 弊社テストワークにて
