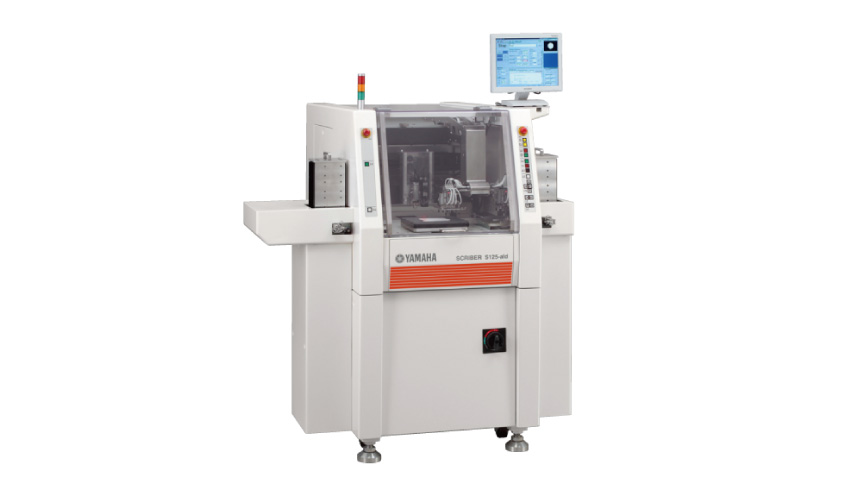

セラミック基板分割装置
スクライバー
S125-ald(自動供給排出) / S230(手動供給)

セラミック基板を自動で分割する装置。
±30μm の加工精度で最大 230x230mm まで対応可能。

スクライバー

ダイヤモンドロータリーカッターで微細なクラックを発生させ、焼成後の基板を分割。

洗浄工程が不要のため、部品実装後の分割加工が可能。

焼成後に加工するため、基板収縮の影響をうけることなく、高精度に分割が可能。

ダイヤモンドロータリーカッター
カタログ請求

プレシジョンマシン
スクライバーカタログ

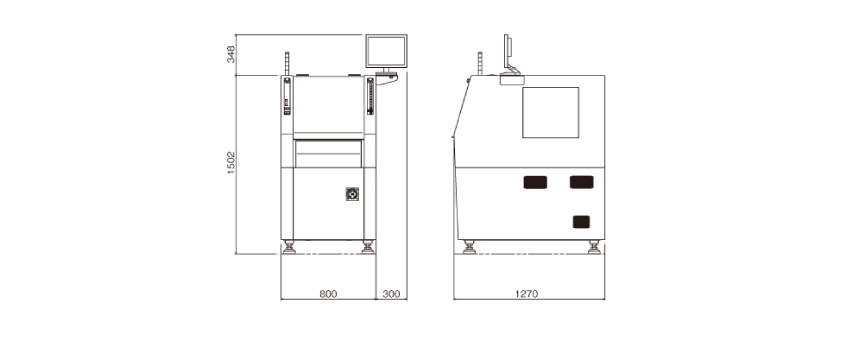

外形寸法(mm)
外形寸法
製品仕様
モデル名 S125-ald S230
型式 S125-ald S230
加工対象 対象ワーク 焼成後のセラミック基板
最大ワークサイズ
(mm)
X:125
Y:125
X:230
Y:230
ワーク厚(mm) 0.3~1.0
ワーク吸着面 下面全体
加工能力 加工精度(um)※1 ±30
加工速度(mm/秒)※1 500mm/秒(推奨速度100mm/秒)
カッター カッター種類 ダイヤモンドロータリーカッター
外形サイズ φ3.2 x 0.65(W)mm
先端角(°) 130
押付力(kgf) 0.5~5
ワーク搬送 供給 自動 手動
排出
画像処理 カメラ視野 4.8(X)X3.6(Y)mm(標準)
パターン検出 グレースケールによるパターン認識
照射方式 反射照明
ハードウェア インターフェース LAN・USB
ディスプレイ 17インチ液晶ディスプレイ
ソフトウェア OS Windows7
生産支援機能 押付圧測定機能(ロードセル)
使用環境 本体重量(kg) 約1,200 約1,000
電源 単相 AC180~240V 50/60Hz 3kVA
ドライエアー(MPa) 0.5

※1 弊社テストワークにて
